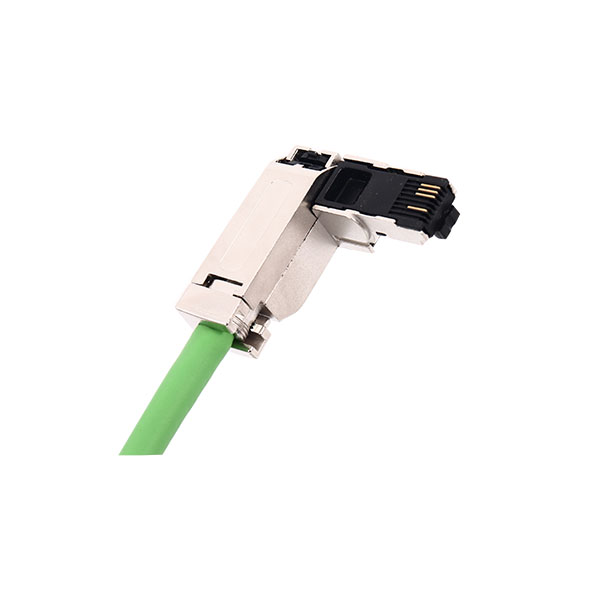

RJ45总线连接器
◎ 无需专门工具即可简便的连接4/8芯双绞线电缆；
◎ 用防出错连接技术，可见的连接区域以及彩色刀型端子；
◎ 优秀的EMC 屏蔽和偏转性能(金属外壳）；
◎ 工业兼容性设计（紧固的金属外壳，小型配件不易损坏）；
◎ 理想用于现场安装RJ45 插塞式接头；
◎ 通过彩色编码和透明节点盖，可避免错误；
◎ 紧凑、坚固结构的RJ45插塞式接头可用于工业环境以及办公环境，同时能够快速方便的与Profinet、CANopen、EtherCAT电缆连接。
金属工业以太网连接器规格参数 | ||||
订货号 | RV 901-1BG10 | RV 901-1BB30 | RV 901-1BB10 | RV 901-1BB11 |
出线方向 | 90° | 145° | 180° | 180° |
传输速率 | 100Mbit/s | 1000Mbit/s | ||
接口 | RJ45；0.64mm² | |||
芯数 | 4芯 | 8芯 | ||
快速接线 | 是 | |||
电源电压 | 24V AC/DC max. | |||
电流消耗 | 1A max. | |||
工作温度 | -20℃ 到 +70℃ | |||
相对湿度 | 95.00% | |||
尺寸 | 43x 16 x 40 mm | 13.7 x 16 x 42 mm | ||
重量 | 约35克 | |||
防护等级 | IP20 | |||
工程塑料工业以太网连接器规格参数 | ||||
订货号 | RV 901-4P | RV 901-8P | ||
出线方向 | 180° | 180° | ||
传输速率 | 100Mbit/s | 1000Mbit/s | ||
接口 | RJ45；0.64mm² | |||
芯数 | 4芯 | 8芯 | ||
电源电压 | 24V AC/DC max. | |||
电流消耗 | 1A max. | |||
绝缘耐压 | 500VAC for 1minute | |||
工作温度 | -20℃ 到 +70℃ | |||
相对湿度 | 0.95 | |||
尺寸 | 13.5x 18 x 53 mm | |||
适用线规 | 线缆最大外径φ7.0mm | |||
接触材质 | 铜合金/镀金 | |||
